Description

Informations sur le produit

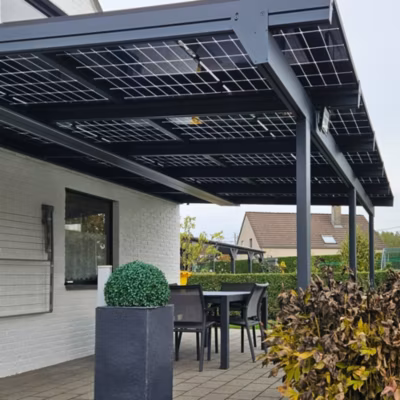

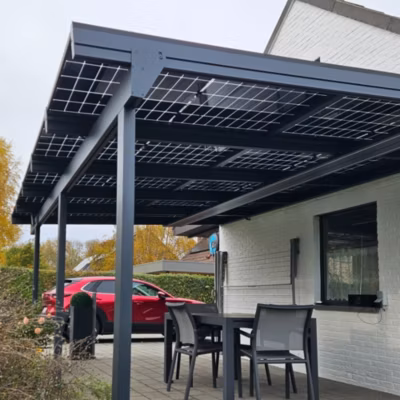

La pergola solaire photovoltaïque CORNALINE d’Intersun permet de réduire vos factures d’électricité grâce à la production d’énergie solaire en autoconsommation. Adossée à la façade et dotée d’un toit incliné, elle optimise le rendement énergétique tout en protégeant efficacement du soleil et des intempéries. Sa structure en aluminium assure légèreté, élégance et durabilité. Les poteaux intégrés à un portique permettent un positionnement adaptable selon votre espace extérieur.Tous les produits solaires Intersun sont livrés en kit complet avec chemin de câble inclus pour une installation rapide.Contenu du kit :Armature complète avec chemin de câblePanneaux photovoltaïquesMicro-onduleurs intégrésConnectique Plug&PlayCoffret AC inclus selon configuration (autres versions sur demande)Armature : aluminium extrudé thermolaqué gris anthracite, visserie inox, fixation des panneaux Simply’Fix, inclinaison réglable du toit, supports inclus. Pose façade et sol (kit de fixation non fourni).Panneaux solaires : panneaux performants et durables, assurant un excellent rendement, une bonne tolérance aux ombrages et une diffusion agréable de la lumière.Micro-onduleurs : intégrés à la structure, ils convertissent le courant continu en courant alternatif compatible avec le réseau domestique et optimisent la production panneau par panneau.Coffret AC : coffret de protection pré-câblé assurant la sécurité électrique et le raccordement au tableau.Autres configurations disponibles sur demande.

Caractéristiques et avantages

• Contenu du kit – Armature complète : Structure de la pergola avec chemin de câble inclus / Panneaux solaires : 8 panneaux (production : 3200W) / Micro-onduleurs : 4 micro-onduleurs / Connectique : Toute la connectique Plug&Play nécessaire à l’installation / 5 à 8 panneaux : Coffret AC ECO inclus (Coffret AC LUXE disponible sur demande)
• Armature / Surface couverte : 16 m²~ / Armature : Aluminium extrudé et thermolaqué, Visserie en acier inoxydable A2 / Couleur armature : Gris anthracite structuré RAL7016ST / Fixation des panneaux : Simply’fix (système breveté) / Nombre de poteaux : 2 poteaux / Hauteur des poteaux : 2.50 m / Section poteau : L 120 x P 60 mm / Inclinaison : 1° à 10° (toit incliné) / Pente : 1.7% à 17.6% / Hauteur hors tout : 1° avec poteaux décalé 1.00 m sur l’avancée : 2.883 m, 10° avec poteaux extrémité : 3.442 m / Encombrement profil mural : H 190 mm / Encombrement portique : H 150 x P 60 mm / Supports de fixation : Profil mural + 2 platines de fixation au sol (120 x 60 mm) / Accessoires nécessaires à la pose (non fournis) : Kit de fixation adapté à la matière de votre support / Pose : Façade et sol / Garantie : Armature 5 ans
• Panneaux solaires / Quantité : 8 / Orientation : Portrait / Poids : 26 kg / Garantie : Garantie constructeur (12 ans)Les panneaux solaires allient performance, durabilité et design. Dotés de demi-cellules monocristallines, ils offrent un meilleur rendement et une excellente tolérance à l’ombre. Idéals pour les installations esthétiques, ces panneaux diffusent la lumière tout en maximisant la production d’énergie. Les performances sont garanties jusqu’à 25 ans avec une dégradation linéaire limitée.
• Micro-onduleurs / Quantité : 4 / Garantie : Garantie constructeur (12 ans)Le micro-onduleur permet de convertir le courant continu (CC) des panneaux solaires en courant alternatif (CA) pour qu’il soit compatible avec le réseau domestique. Nous avons fait le choix du micro-onduleur car il a une durée de vie plus longue et un rendement supérieur à l’onduleur central. Le micro-onduleur gère indépendamment les panneaux solaires et il est directement intégré à la structure. On installe 1 micro-onduleur pour 2 panneaux solaires. Le micro-onduleur est doté d’un voyant (vert ou rouge) qui vous permet de vérifier rapidement l’état de production de vos panneaux. Le voyant est vert, vos panneaux sont en train de produire. Le voyant est rouge, aucune production n’est en cours.
• Coffret AC ECO 3 kW – Complet & pré-câblé, Différentiel 30mA + Disjoncteur 20A / Garantie : 2 ansLe boîtier AC ECO permet de sécuriser votre installation photovoltaïque. Ce kit de protection raccorde les micros-onduleurs au tableau électrique. Il est adapté à votre configuration.
• Autres dimensions disponibles sur demande

Spécifications techniques

Documents

Notice de montage

• Téléchargez la notice de montage – 3700054905470
